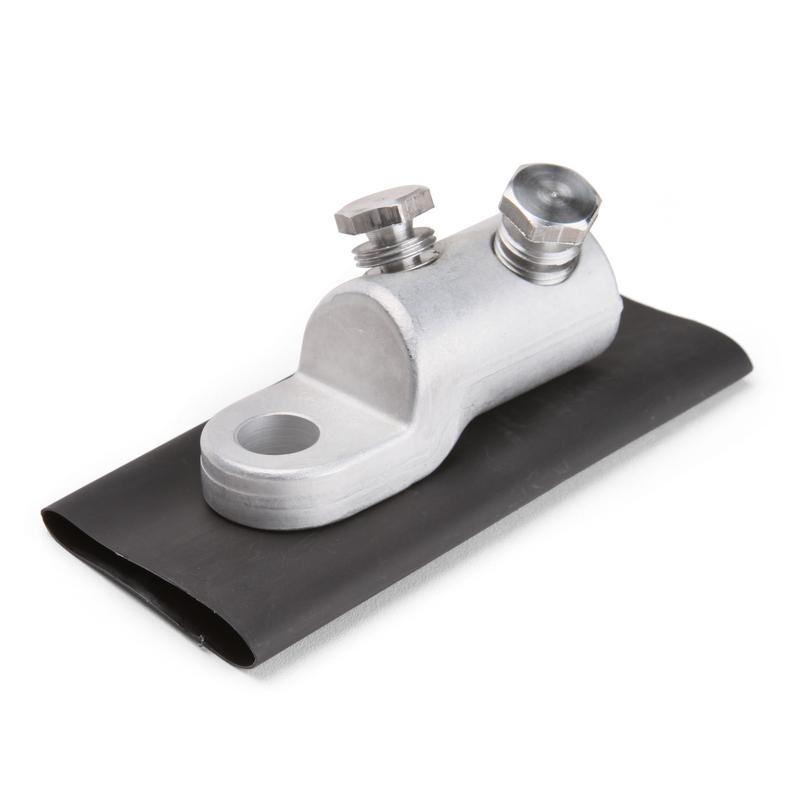

Комплект болтовых наконечников с термоусаживаемыми манжетами
тип:
НБТК (ТУ 3449-037-97284872-2010)
- Предназначены для герметичного оконцевания кабелей и проводов на напряжение до 1 кВ
- Комплект состоит из болтового наконечника с угловым расположением болтов и термоусаживаемой манжеты с клеевым слоем
- Применимы для любого типа проводников: круглых и секторных, моножильных и многожильных
- Каждый комплект является мультиразмерным и рассчитан на расширенный диапазон сечений кабеля
- Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения
- Термоусаживаемые трубки с клеевым подслоем и с коэффициентом усадки до 4:1 обеспечивают полную герметизацию и изоляцию соединений
- Эксцентриковое отверстие под кабельную жилу в корпусе наконечника
- Угловое расположение болтов на наконечниках соответствует европейским стандартам и гарантирует механическую прочность соединения
- Термоусадочные трубки устойчивы к ультрафиолетовому излучению и погодным условиям
- При усадке клеевой слой расплавляется, заполняет все неровности микрорельефа и обеспечивает полную герметичность соединений
- Рекомендованы для оснащения ремонтно-аварийных служб
Документация
Документация
Эксплуатационно-гарантийные сроки
Эксплуатационно-гарантийные сроки
- Гарантийный срок хранения 10 лет
- Гарантийный срок эксплуатации 3 года
- Срок службы 30 лет
SKU | товарные позиции Цвет изоляции | кратность | ед.изм | РРЦ (руб.) |
---|---|---|---|---|
НБТК-10/25 (КВТ) | 1 | шт |
215.08 | |
НБТК-25/70 (КВТ) | 1 | шт |
518.50 | |
НБТК-50/150 (КВТ) | 1 | шт |
634.25 | |
НБТК-120/300 (КВТ) | 1 | шт |
921.80 |
SKU | товарные позиции Цвет изоляции | кол-во в упаковке | тип упаковки | штрих-код EAN-13 | длина (см) | ширина (см) | высота (см) | вес брутто (кг) | объем упак. (куб.м) |
---|---|---|---|---|---|---|---|---|---|
НБТК-10/25 (КВТ) | 1 | п/э пакет |
4680430000243 | 25 | 15 | 1 | 0.02 | 0.000375 | |
НБТК-25/70 (КВТ) | 1 | п/э пакет |
4680430000250 | 25 | 15 | 1 | 0.05 | 0.000375 | |
НБТК-50/150 (КВТ) | 1 | п/э пакет |
4680430000267 | 25 | 15 | 1 | 0.1 | 0.000375 | |
НБТК-120/300 (КВТ) | 1 | п/э пакет |
4680430000274 | 25 | 15 | 1 | 0.19 | 0.000375 |
SKU | товарные позиции Цвет изоляции | Особенности конструкции | Рабочее напряжение, до (кВ) | Сечение жилы, мм² | Класс гибкости жилы | Материал контактной части | Набор | Технология монтажа |
---|---|---|---|---|---|---|---|---|

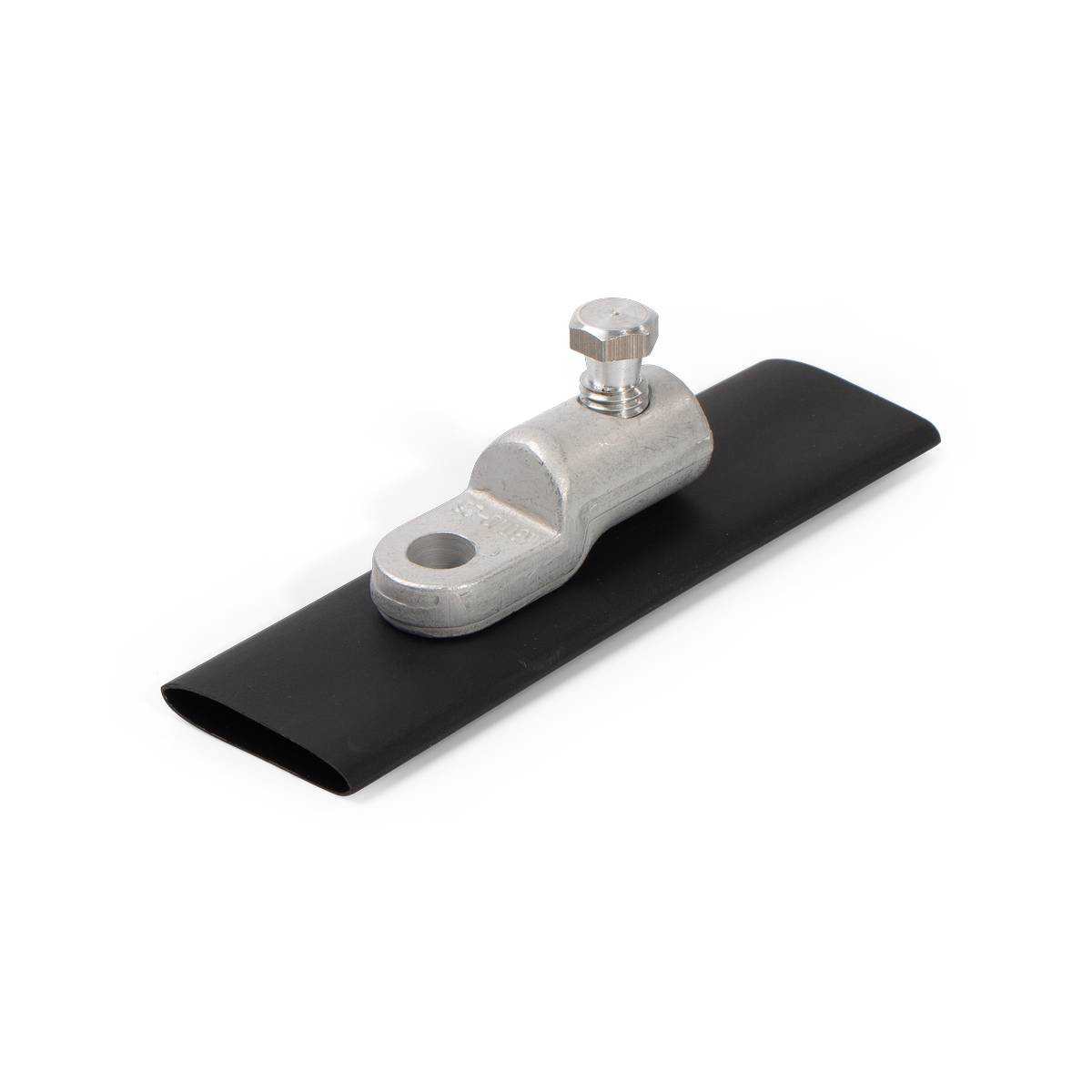

НБТК-10/25 (КВТ) | Угловое расположение болтов/ Эксцентриковое отверстие под жилу |
1 |
10/ 16/ 25 |
1/ 2/ 3/ 4/ 5/ 6 |
алюминий |
срывные болты |
||

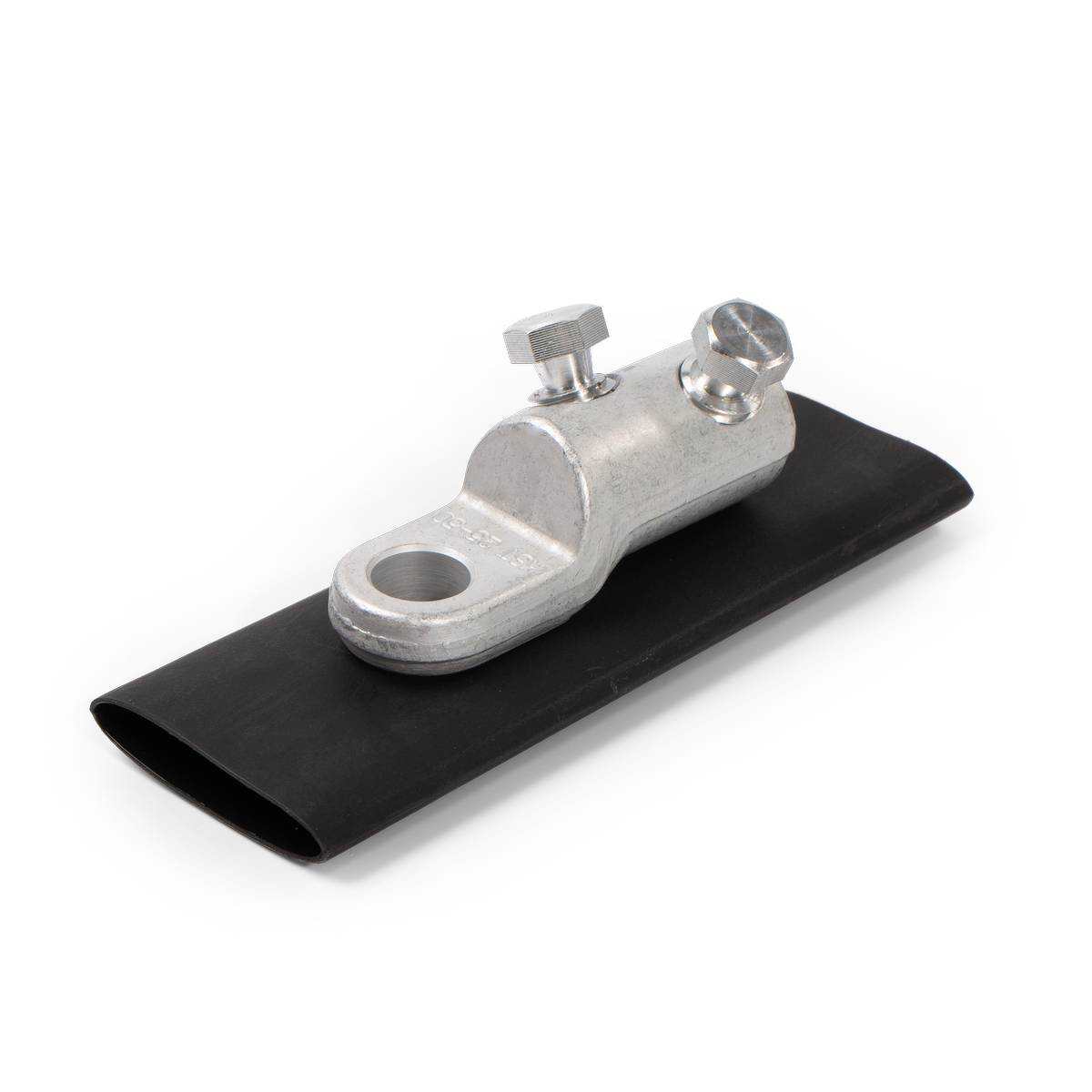

НБТК-25/70 (КВТ) | Угловое расположение болтов/ Эксцентриковое отверстие под жилу |
1 |
25/ 35/ 50/ 70 |
1/ 2/ 3/ 4/ 5/ 6 |
алюминий |
срывные болты |
||

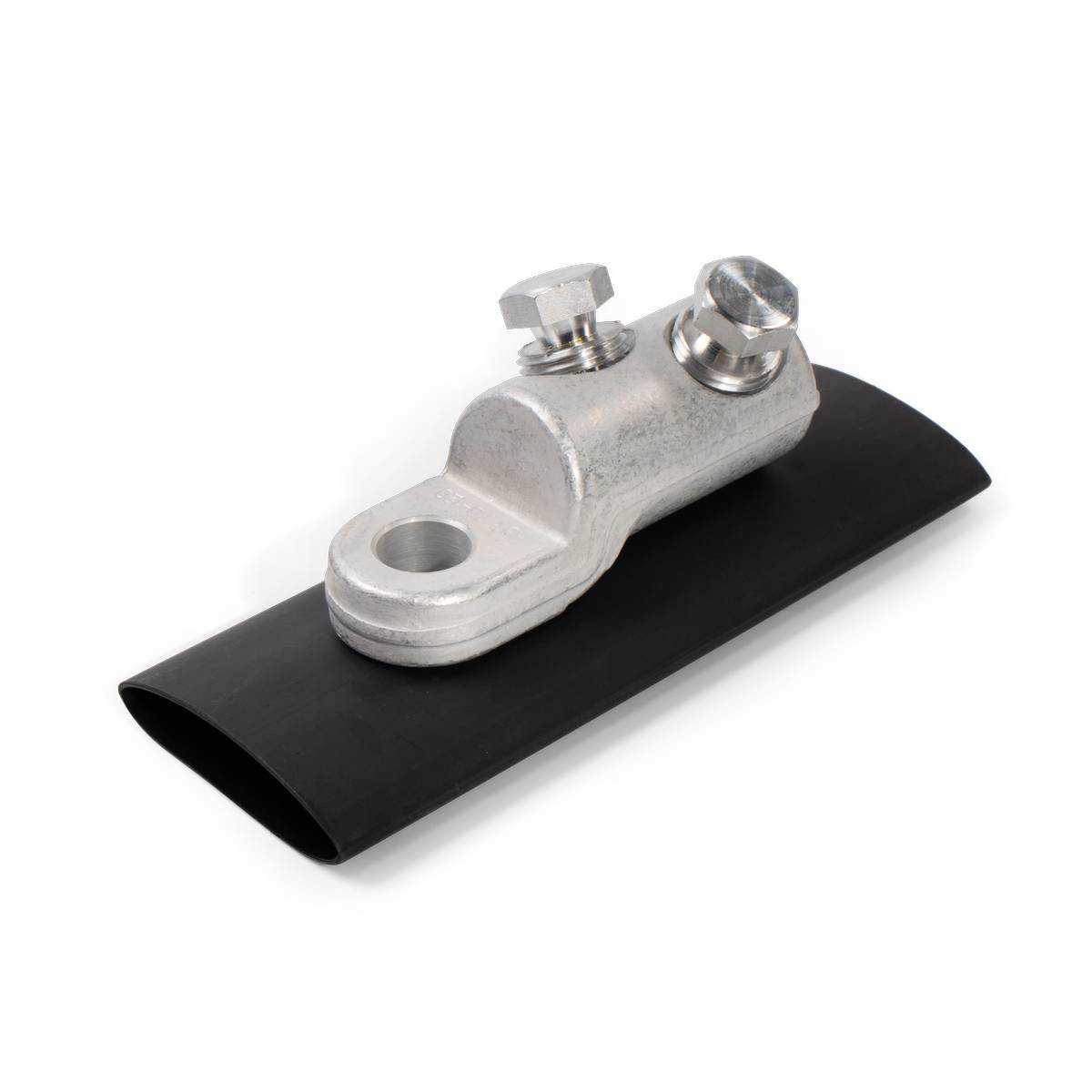

НБТК-50/150 (КВТ) | Угловое расположение болтов/ Эксцентриковое отверстие под жилу |
1 |
50/ 70/ 95/ 120/ 150 |
1/ 2/ 3/ 4/ 5/ 6 |
алюминий |
срывные болты |
||

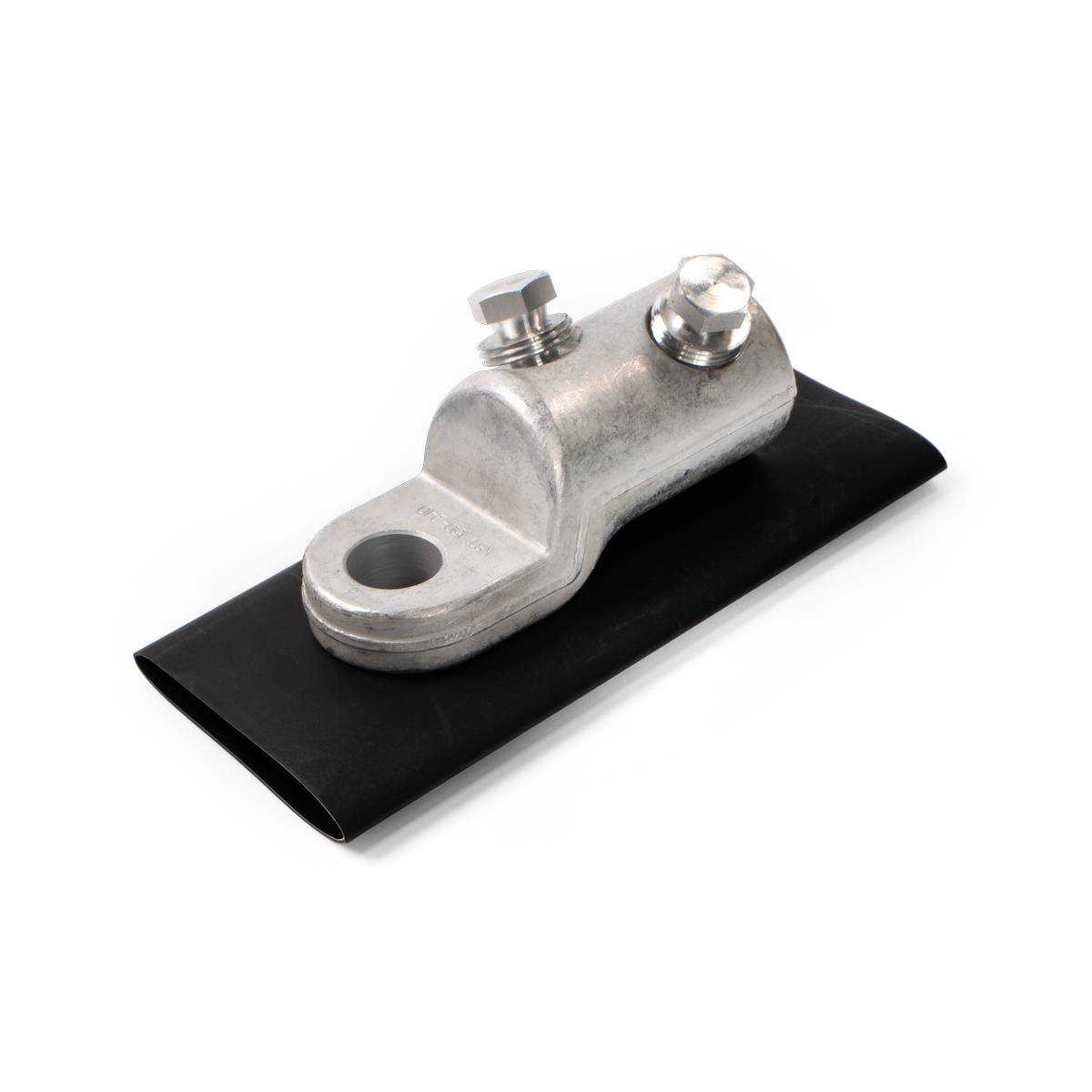

НБТК-120/300 (КВТ) | Угловое расположение болтов/ Эксцентриковое отверстие под жилу |
1 |
120/ 150/ 185/ 240/ 300 |
1/ 2/ 3/ 4/ 5/ 6 |
алюминий |
срывные болты |
