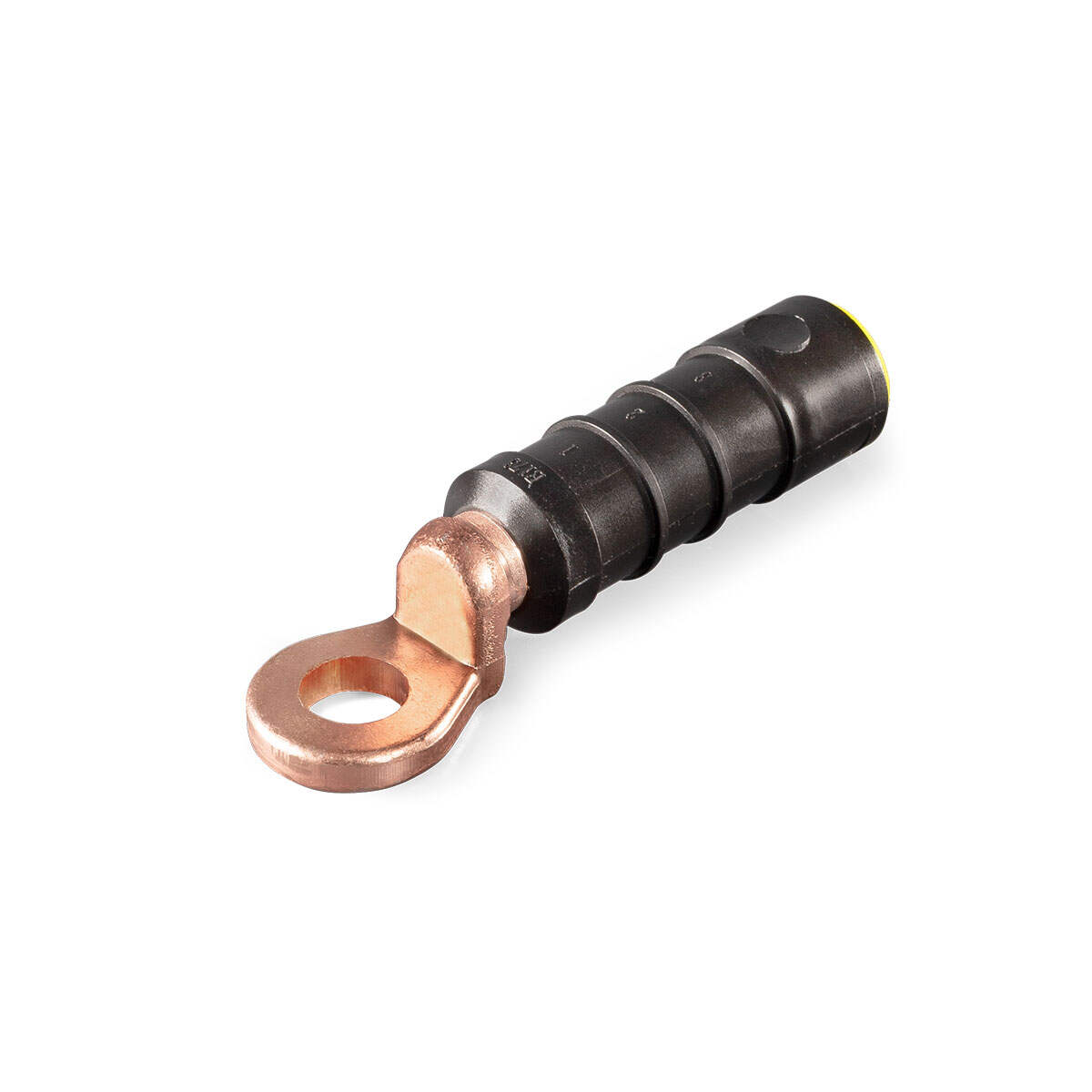

Наконечник изолированный герметичный сечением 50 мм²
модель:
НИМ (CPTAU) 50 (ТУ3449-037-97284872-2010)
- Предназначены для герметичного оконцевания опрессовкой проводов СИП с последующим подключение их к медным шинам или клеммам электрооборудования
- Трубчатая часть наконечника выполнена из алюминия. Лопатка с крепежным отверстием выполнена из электротехнической меди, что позволяет подключать наконечник к медным шинам. Медная и алюминиевая части соединены между собой методом фрикционной сварки
- Алюминиевая часть наконечника заполнена контактной пастой
- Изолирующий корпус выполнен из полимера, стойкого к ультрафиолетовому излучению и погодно-климатическим условиям
- Наличие эластичной заглушки на хвостовике наконечника обеспечивает герметичность электрического соединения
- В зависимости от типоразмера наконечника, эластичная заглушка имеет цветовую маркировку, соответствующею сечению
- На корпусе выполнена разметка под опрессовку, определяющая число и порядок проведения обжатий, сечение опрессуемых проводов, размер используемой матрицы и длину зачистки провода
- Механическая прочность опрессованного соединения на разрыв составляет не менее 60% прочности провода
- Опрессовка шестигранными матрицами E140, E173 осуществляется поверх изоляции
Эксплуатационно-гарантийные сроки
Эксплуатационно-гарантийные сроки
- Гарантийный срок хранения 5 лет
- Гарантийный срок эксплуатации 5 лет
- Срок службы 25 лет
| SKU | товарные позиции Цвет изоляции | кратность | ед.изм | РРЦ (руб.) | таблица сравнений |
|---|---|---|---|---|---|
| НИМ (CPTAU) 50 (КВТ) | 10 | шт |
642.92 | сравнить |
| SKU | товарные позиции Цвет изоляции | кол-во в упаковке | тип упаковки | штрих-код EAN-13 | длина (см) | ширина (см) | высота (см) | вес брутто (кг) | объем упак. (куб.м) |
|---|---|---|---|---|---|---|---|---|---|
| НИМ (CPTAU) 50 (КВТ) | 10 | п/э пакет |
4680430060698 | 16 | 13 | 4 | 0.764 | 0.000832 |
| SKU | товарные позиции Цвет изоляции | L (мм) | d₁ (мм) | d₂ (мм) |
|---|---|---|---|---|
| НИМ (CPTAU) 50 (КВТ) | 96.5 | 8.25 | 12.8 |
| SKU | товарные позиции Цвет изоляции | Рабочее напряжение, до (кВ) | Сечение жилы, мм² | Класс гибкости жилы | Материал контактной части | Покрытие контактной части | Цвет изоляции | Технология монтажа |
|---|---|---|---|---|---|---|---|---|
| НИМ (CPTAU) 50 (КВТ) | 1 |
50 |
2 |
алюминий/ медь |
без покрытия |
черный |
опрессовка |
1
